17、Hyperf 3 微服务系列 - 使用 Prometheus+Grafana 监控服务

hi，我是温新，一名 PHPer

Hyperf 3 微服务代码已上传至 Github：https://github.com/ziruchu/hyperf3-microservice-code

服务上线后，需要知道服务的健康状态、服务资源使用情况、慢查询、业务埋点等情况，通过监控就可以掌握这些情况，以便进行后续优化操作。

本篇文章将使用 Prometheus 和 Grafana 对服务进行监控。

Prometheus 与 Grafana 简单了解

Prometheus （中文名：普罗米修斯）是由 SoundCloud 开发的开源监控报警系统和时序列数据库(TSDB)。它是一个监控采集与数据存储框架（监控服务器端），具体采集什么数据依赖于Exporter（监控客户端）。

Grafana 是一个跨平台的开源的度量分析和可视化工具，可以通过将采集的数据查询然后可视化的展示，并及时通知。一般是和一些时间序列数据库进行配合来展示数据的。

一句话了解：Prometheus 是时间序列数据库，它负责提供数据，Grafana 负责对这些数据指标进行可视化展示。

安装 Prometheus

我这里使用 root 用户安装

第一步：安装

使用 docker 进行安装

docker pull prom/prometheus

第二步：添加配置文件

cd /usr/local/src

新建一个 prometheus.yml 文件并添加如下内容：

# 全局配置
global:
  # 每15秒向目标采样点拉取数据
  scrape_interval:     15s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
  evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.
  # scrape_timeout is set to the global default (10s).
# Alertmanager configuration
# 告警管理器（Alertmanager）的配置
alerting:
  alertmanagers:
  - static_configs:
    - targets:
      # - alertmanager:9093
# Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
# 告警规则有哪些
rule_files:
  # - "first_rules.yml"
  # - "second_rules.yml"
# A scrape configuration containing exactly one endpoint to scrape:
# Here it's Prometheus itself.
# 抓取监控信息的目标，一个 job_name 就是一个目标
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'prometheus'
    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.
    static_configs:
    - targets: ['192.168.31.90:9091']
  - job_name: 'hyperf'
    # 默认路由是 /metrics
    static_configs:
    - targets: ['192.168.31.90:9503']
  - job_name: 'grafana'
    static_configs:
    - targets: ['192.168.31.90:3000']

注意点：

1、job_name 监控的目录名称，后续要用到；

2、targets 目标地址和端口，启动容器会指定该地址与端口，进行映射，后续访问就是通过该地址访问；

3、192.168.31.90:9503 和 3000 提前预留给可视化工具使用；

第三步：启动容器

# 9091 端口映射到容器的 9091
docker run -d --name prometheus -p 9091:9090 -v ${PWD}/prometheus.yml:/etc/prometheus/prometheus.yml prom/prometheus

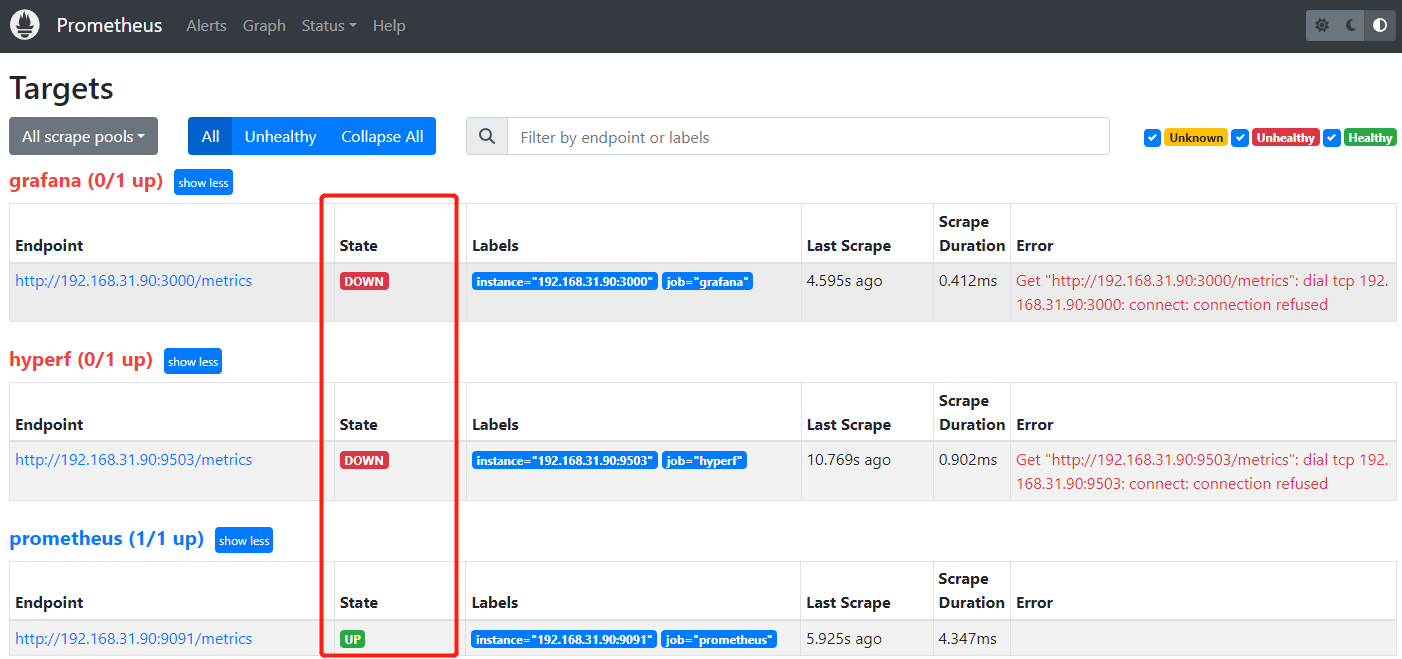

容器启动后，可以通过 http://192.168.31.90:9091/targets 进行访问，如下图：

Hyperf 中使用 Prometheus

当前所在位置：192.168.31.90 中的 note_consumer_user_9502

第一步：安装组件

composer require hyperf/metric

第二步：生成配置文件并修改

1、生成配置文件

php bin/hyperf.php vendor:publish hyperf/metric

2、修改配置文件

<?php
// config\autoload\metric.php
declare(strict_types=1);

use Hyperf\Metric\Adapter\Prometheus\Constants;

return [
    'default'                 => env('METRIC_DRIVER', 'prometheus'),
    'use_standalone_process'  => env('METRIC_USE_STANDALONE_PROCESS', true),
    'enable_default_metric'   => env('METRIC_ENABLE_DEFAULT_METRIC', true),
    'default_metric_interval' => env('DEFAULT_METRIC_INTERVAL', 5),
    'metric'                  => [
        'prometheus' => [
            'driver'        => Hyperf\Metric\Adapter\Prometheus\MetricFactory::class,
            'mode'          => Constants::SCRAPE_MODE,
            'namespace'     => env('APP_NAME', 'skeleton'),
            'scrape_host'   => env('PROMETHEUS_SCRAPE_HOST', '0.0.0.0'),
            // 注意：这里的端口使用前面预留的 9503 端口
            'scrape_port'   => env('PROMETHEUS_SCRAPE_PORT', '9503'),
            'scrape_path'   => env('PROMETHEUS_SCRAPE_PATH', '/metrics'),
            'push_host'     => env('PROMETHEUS_PUSH_HOST', '0.0.0.0'),
            'push_port'     => env('PROMETHEUS_PUSH_PORT', '9091'),
            'push_interval' => env('PROMETHEUS_PUSH_INTERVAL', 5),
        ],
    ],
];

2 个注意点：

1、METRIC_DRIVER 的值与和 prometheus.yml 文件中的 job_name 一致；

2、PROMETHEUS_SCRAPE_PORT 是 prometheus.yml 文件中预留的 9503 端口。

第三步：配置中间件

<?php
// config\autoload\middlewares.php
declare(strict_types=1);

return [
    'http' => [
        \Hyperf\Metric\Middleware\MetricMiddleware::class,
    ],
];

第四步：添加 metrics 路由

<?php
// config\routes.php
Router::get('/metrics', function () {
    $registry = \Hyperf\Utils\ApplicationContext::getContainer()->get(\Prometheus\CollectorRegistry::class);
    $render = new \Prometheus\RenderTextFormat();
    return $render->render($registry->getMetricFamilySamples());
});

第五步：启动服务并测试

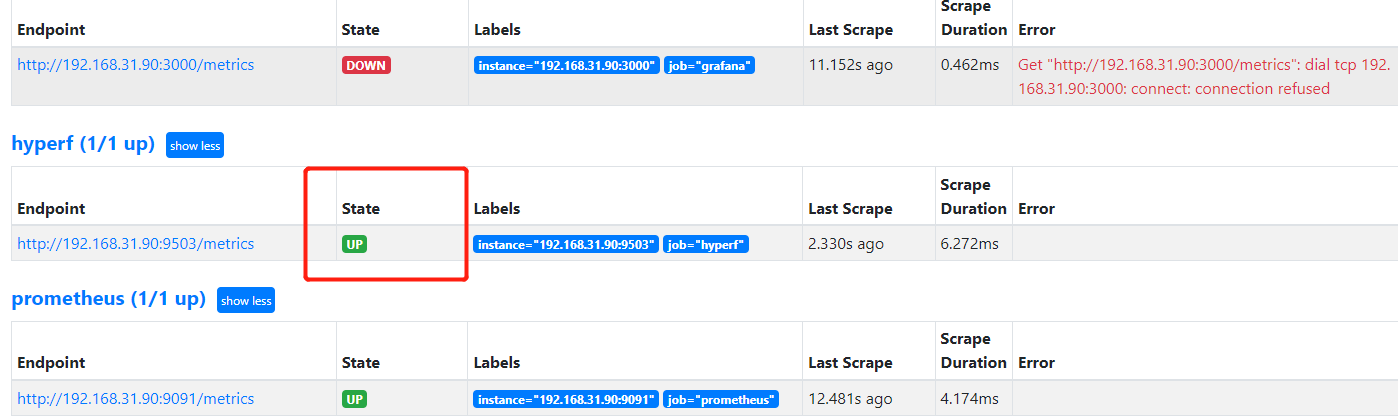

1、服务启动后，查看一下 Prometheus 的情况，发现 Endpoint 已启动，如下图：

2、浏览器中访问一个接口，如 http://192.168.31.90:9502/users/test

接口访问后，访问 http://192.168.31.90:9503/metrics，搜索 note_consumer_user_9502_http_requests_count，可以发现刚刚我请求已经被统计，如下：

note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="0.005"} 0
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="0.01"} 0
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="0.025"} 0
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="0.05"} 0
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="0.075"} 0
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="0.1"} 0
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="0.25"} 1
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="0.5"} 1
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="0.75"} 1
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="1"} 1
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="2.5"} 1
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="5"} 1
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="7.5"} 1
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="10"} 1
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/test",request_method="GET",le="+Inf"} 1
note_consumer_user_9502_http_requests_count{request_status="200",request_path="/users/test",request_method="GET"} 1

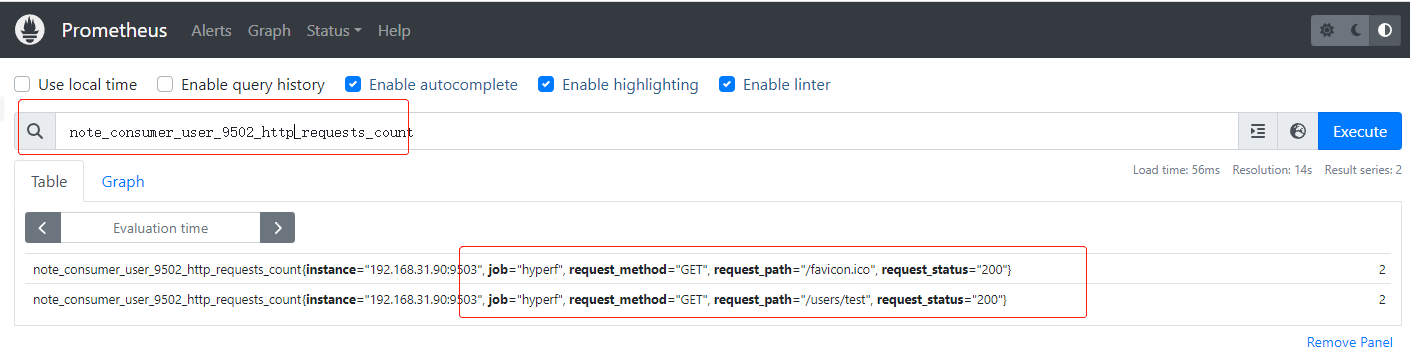

3、http://192.168.31.90:9091/targets 打开 Prometheus 查看情况

可以进行搜索我们的服务，找到请求统计，然后进行查询。

还可以点击 Graph 以图表形式进行查看。

安装 Grafana

第一步：docker 安装 grafana

docker pull grafana/grafana

第二步：启动

mkdir -p /usr/local/software/grafana/data

docker run -d -it --user root -p 3000:3000 --name grafana \
-v /usr/local/software/grafana/data:/var/lib/grafana \
-e "GF_SECURITY_ADMIN_PASSWORD=admin" \
grafana/grafana

容器启动后，可以通过 http://192.168.31.90:3000 进行访问。默认账号密码都是 admin，输入密码后会要求重置密码。

第三步：Grafana 配置 Prometheus 数据源

我们的目的是要把 Prometheus 中统计的 Hyperf 数据使用 Grafana 给渲染出来。需要 2 个操作来设置：

1、Grafana 配置 Prometheus 数据源；

2、导入 Hyperf 官方提供的默认指标。

导入 Prometheus 数据源

浏览器访问 http://192.168.31.90:3000/ 选择面板中 DATA SOURCES，然后选择 Prometheus 进入，

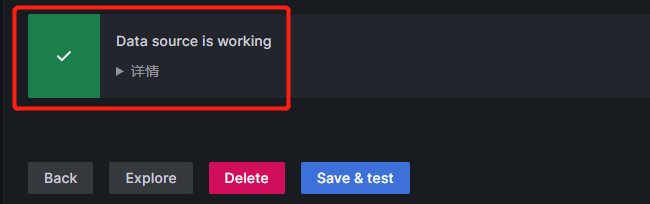

URL 填写完成后往下拉，选择点击 Save & test，完成后可以看到如下图提示已经工作：

第四步：导入官方提供的 grafana 指标

Hyperf 官方准备好了一份完整的 Grafana 配置文件，只需要在 grafana 后台中导入即可。

下载 grafana.json 文件：

/usr/local/software/grafana
wget https://cdn.jsdelivr.net/gh/hyperf/hyperf/src/metric/grafana.json

导入步骤如下图，填写完成后，点击 Import。

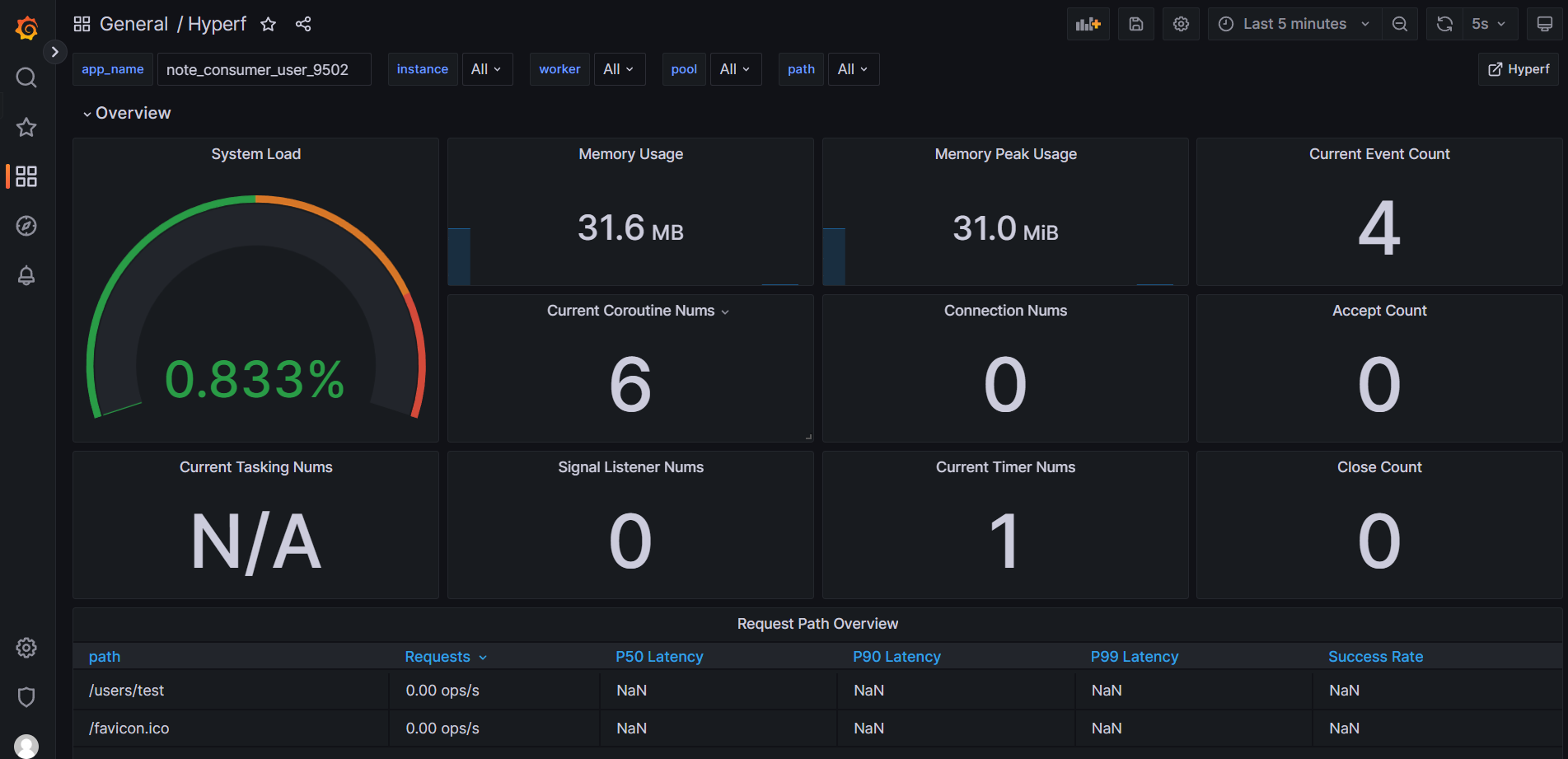

导入完成后就可以看到监控画面了，如下图：

第五步：启动 mysql、redis、async queue 监控

Mysql 连接数、Redis 连接数和 Async Queue 默认没有开启，根据需要进行开启。下面以开启 DB 和 Redis 为例：

1、添加监听器进行监控

<?php
// 192.168.31.90
// config\autoload\listeners.php

declare(strict_types=1);

return [
    // 需要监控哪一个就注入监听者
    \Hyperf\Metric\Listener\DBPoolWatcher::class,
    \Hyperf\Metric\Listener\RedisPoolWatcher::class,
];

2、重启消费者

重启就再来看看监控面板：

自定义统计指标

Prometheus 定义了 4 种不同的指标类型 (metric type)：Counter（计数器）、Gauge（仪表盘）、Histogram（直方图）、Summary（摘要），4 种指标类型含义如下：

• 1、Counter：单调递增的计数器，比如请求数；
• 2、Gauge：可增可减的仪表盘，比如可用内存大小，它是波动的；
• 3、histogrm：直方图，它主要用于统计和分析样本的分布情况，比如 95 值；

我们还要了解的有：PromQL。关于它的学习参考 Prometheus 官网。

第一步：添加用于测试的方法

<?php
// note_consumer_user_9502\app\Controller\UserController.php

use Hyperf\Metric\Annotation\Counter;

#[Counter(name:"counter_test")]
#[GetMapping('/users/conutTest')]
public function conutTest()
{
    $result['data'] = ['message'=>'this is a test'];
    return ResponseTool::success($result['data']);
}

第二步：测试

1、访问 conutTest 方法：

$ curl http://192.168.31.90:9502/users/conutTest
{"code":200,"message":"success","data":{"message":"this is a test"}}

2、浏览器访问 http://192.168.31.90:9503/metrics 并查找该请求

note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/conutTest",request_method="GET",le="10"} 2
note_consumer_user_9502_http_requests_bucket{request_status="200",request_path="/users/conutTest",request_method="GET",le="+Inf"} 2
note_consumer_user_9502_http_requests_count{request_status="200",request_path="/users/conutTest",request_method="GET"} 2
note_consumer_user_9502_http_requests_sum{request_status="200",request_path="/users/conutTest",request_method="GET"} 0.089375019073486

第三步：Grafana 平台添加自定义指标的渲染

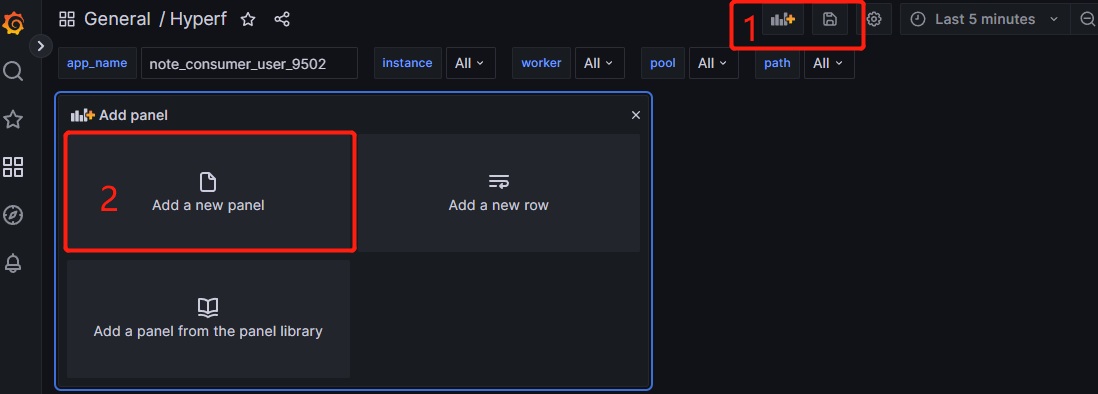

1、创建一个空面板

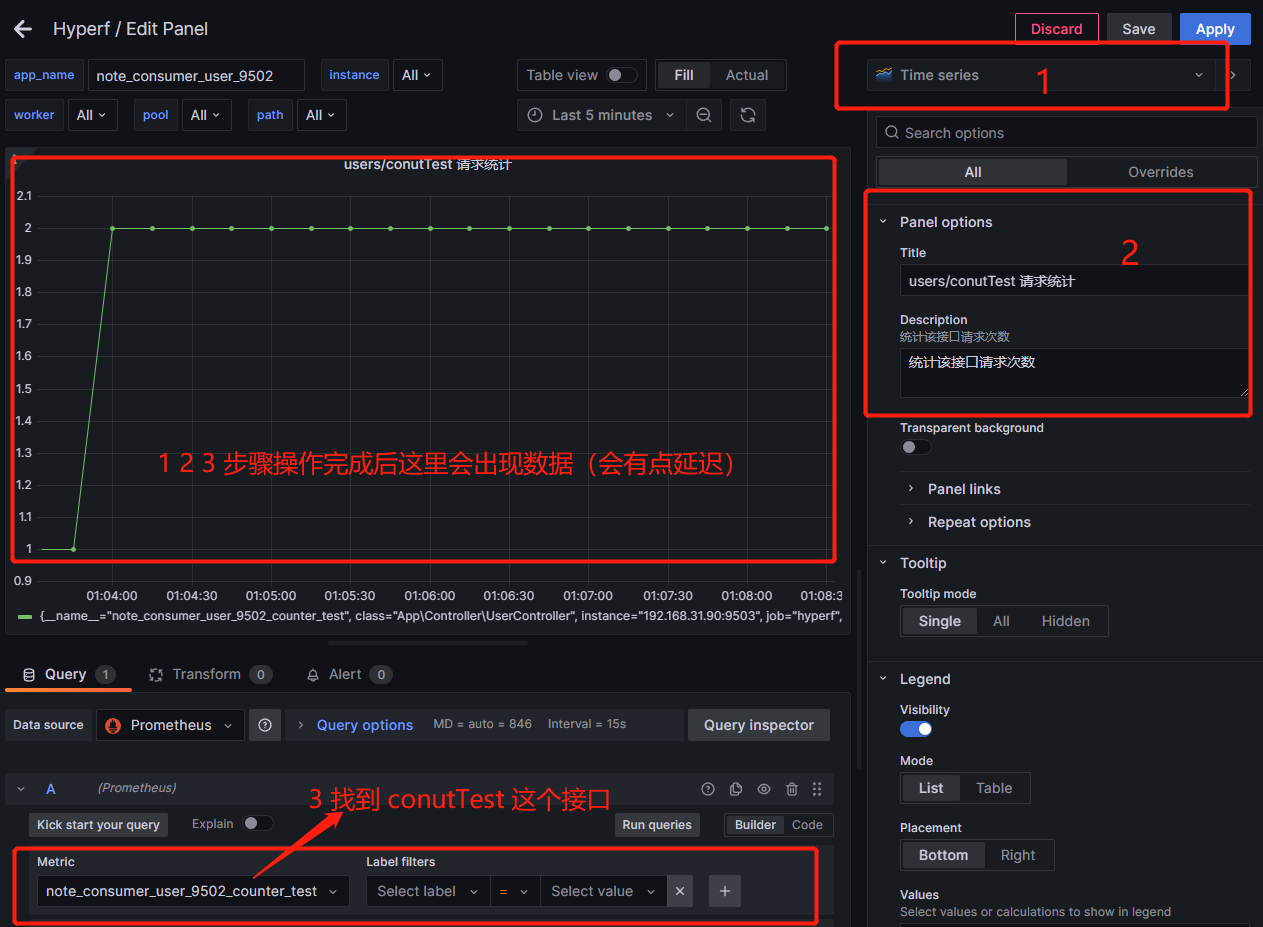

2、按照自己的需求进行统计。我这里统计接口请求数据

3、保存配置

点击右上角的 Save 按钮保存。

使用 ab 压力测试，然后观察该面板的变化

ab -n 10000 -c 10 http://192.168.31.90:9502/users/conutTest

再来看看监控的变化，如下图：

到这里，本篇文章结束了，Hyperf 微服务学习篇也结束。

我是温新。
